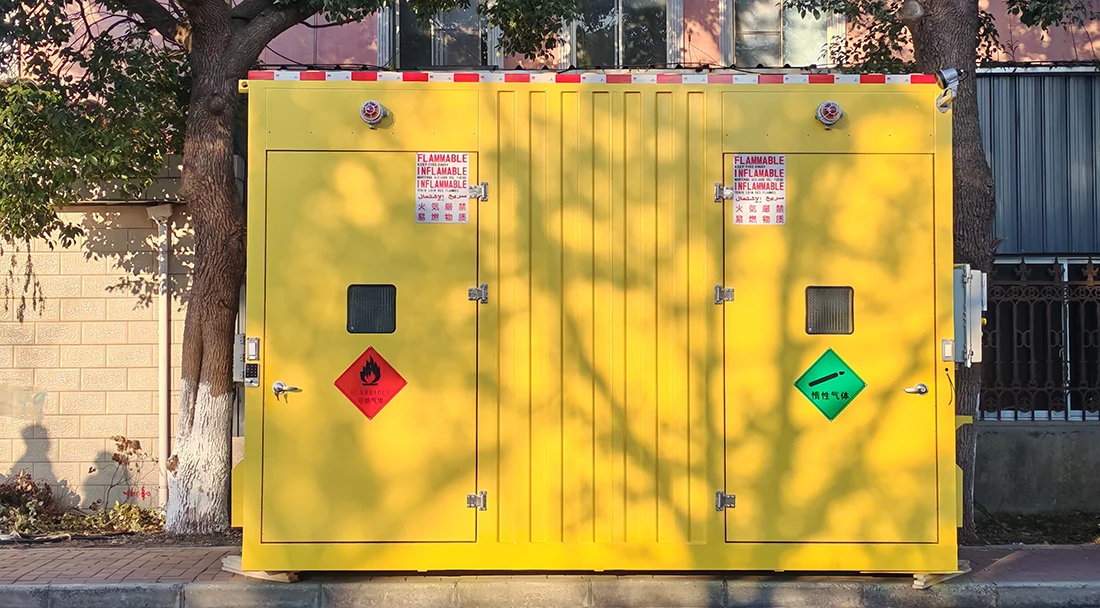

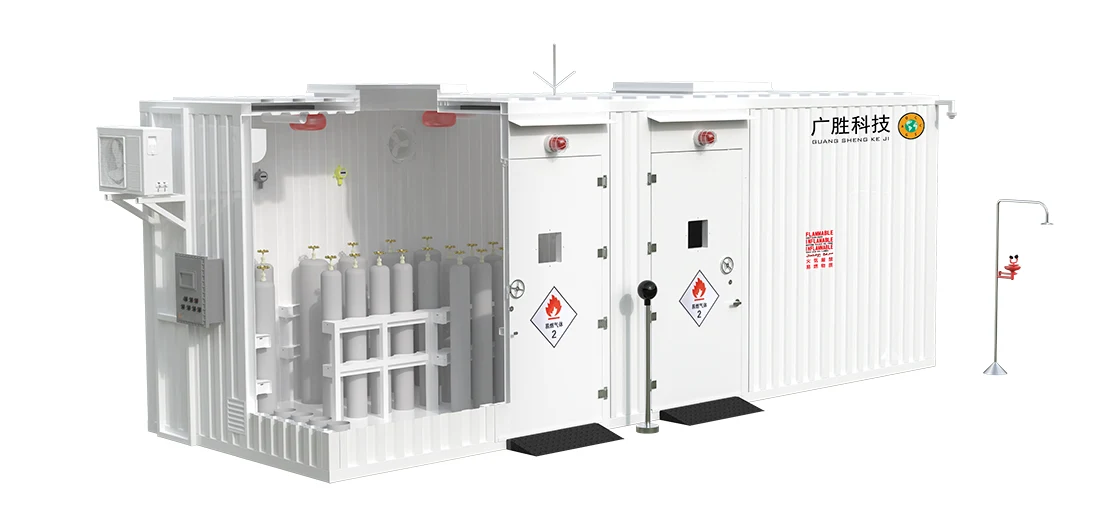

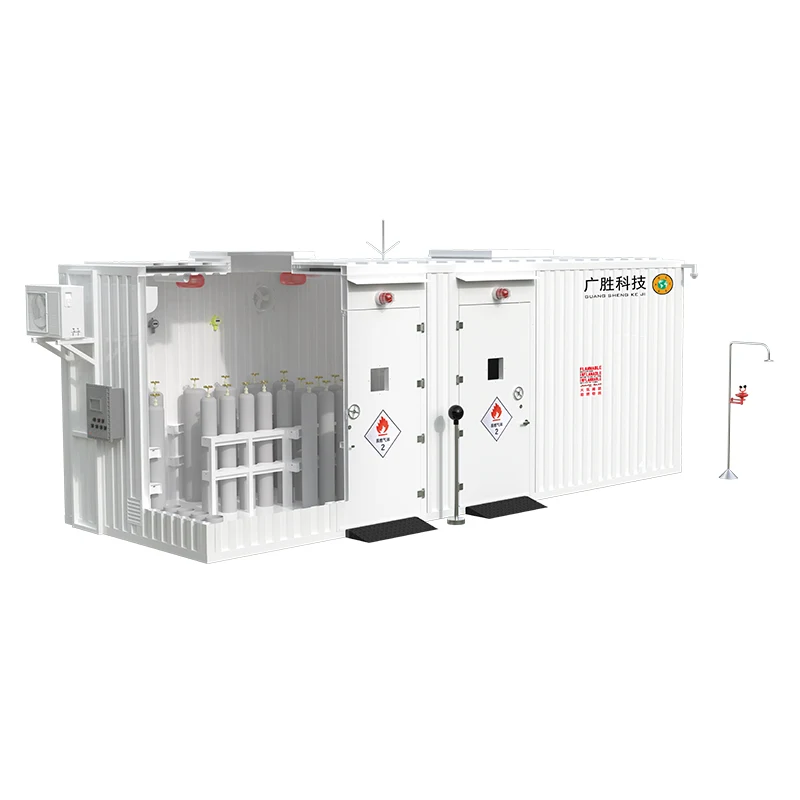

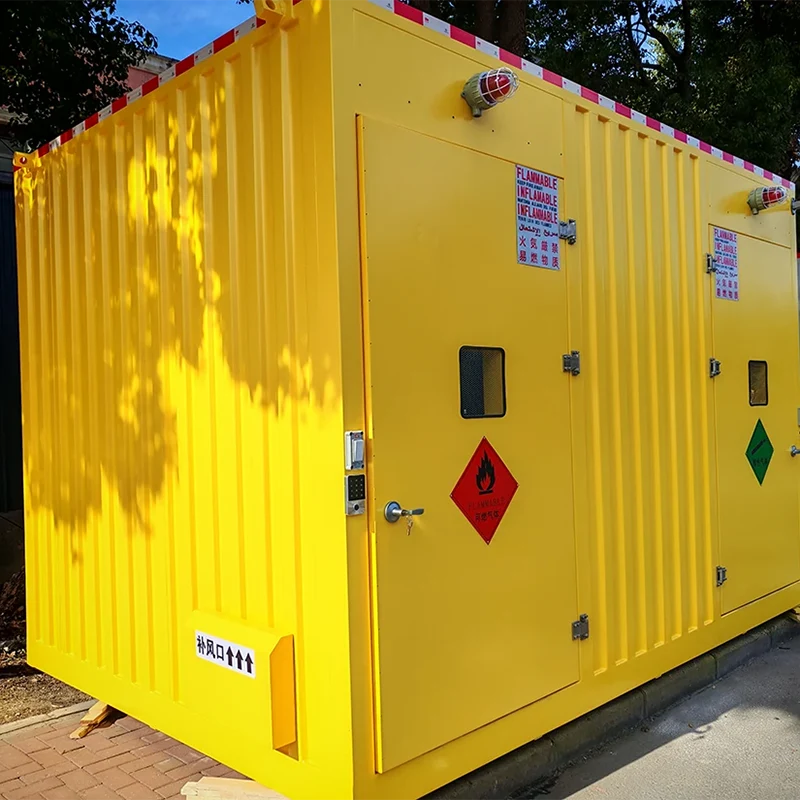

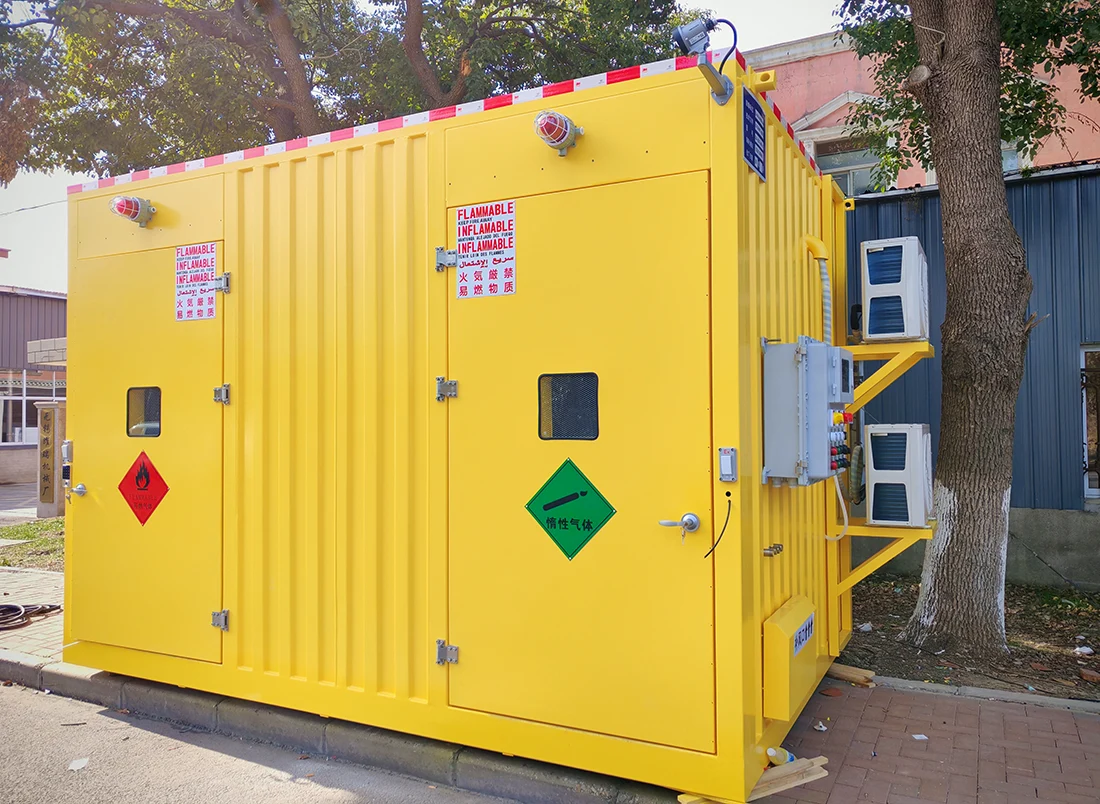

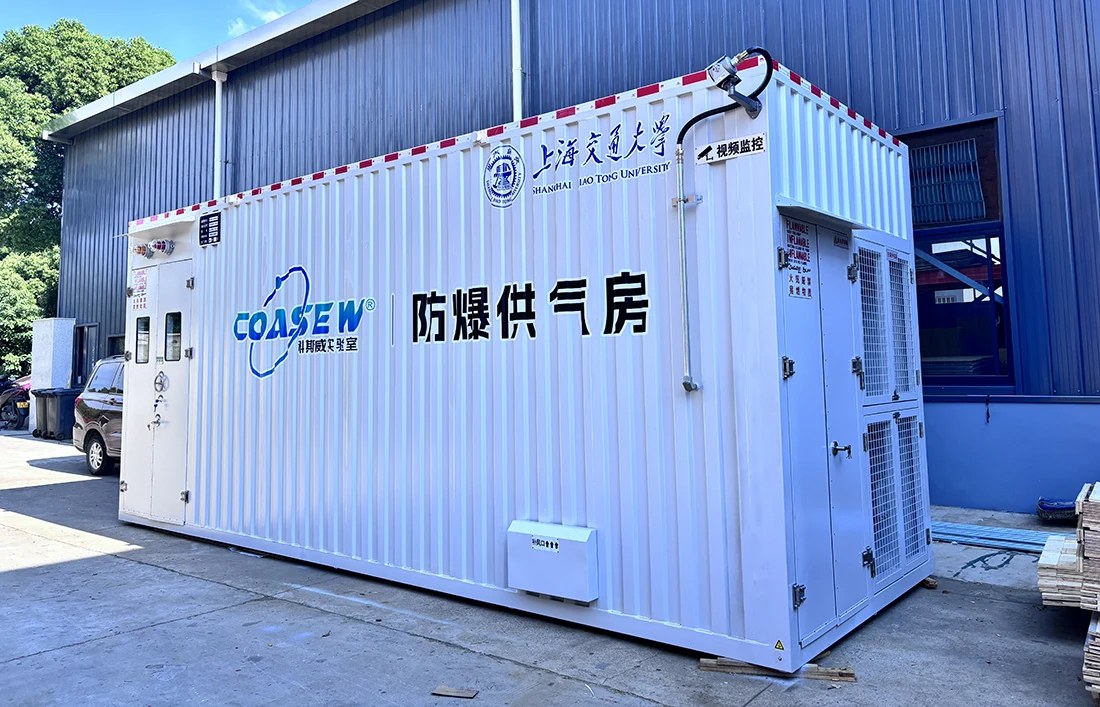

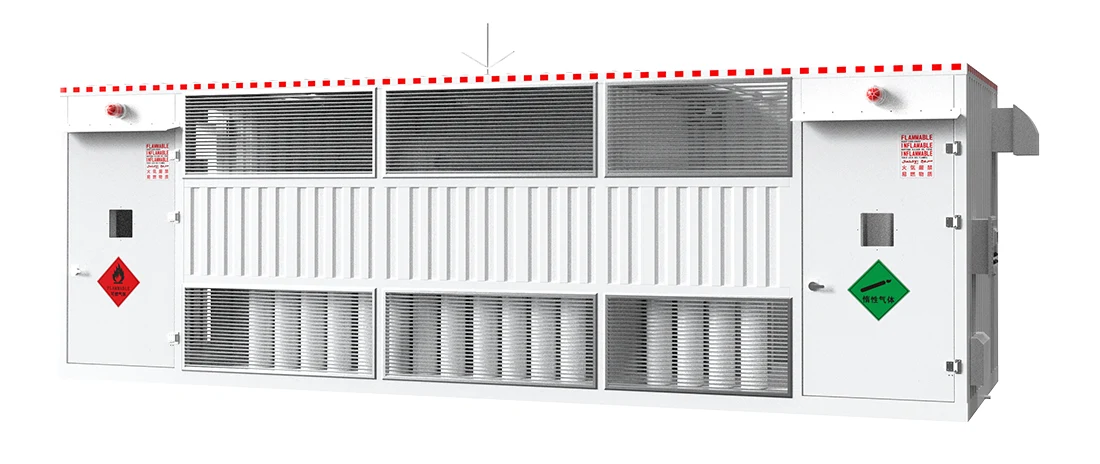

Входен взривобезопасен склад за контейнери за съхранение на газови бутилки

Сериен номер

Име на структурата

Функция, описание на параметрите и конфигурация

1

Кабинет

Рамката на шкафа е направена основно от 2,0 mm Corten A стоманени плочи. Външният шкаф се състои от стоманена рамка, разположена вертикално гофрирани странични - панели и крайни - панели, както и хоризонтално и вертикално гофрирани горни панели, всички от които са пресовани от студено валцована стомана чинии. Цялата външна част на шкафа е напръскана с боя против ръжда, вътрешните стени са покрити с антикорозионна боя, а дъното е напръскани с политетрафлуоретилен. Целият шкаф е с антикорозия възможности.
Вътрешната стена на шкафа е с клас А пожароустойчивост и топлоизолация материали, с дебелина на изолационния слой ≥150 мм.
В случай на експлозия, горната част на шкафа е оборудвана с взривно-вентилационен отвор панели, с 3 взривно-вентилационни отвора с размери 1,1*1,1м, и налягане - релефната площ е ≥0,11m²/m³. Повърхността за освобождаване на налягането е проектирана според стандарта BGV B4. Капаците на експлозията - вентилационни панелите са хлабаво монтирани с фиксирани вериги и ще паднат автоматично обратно след облекчаване на налягането. Взривоотводните панели са оборудвани с снежни сенници за предотвратяване на дъжд и сняг. Налягането на експлозията е 580Mpa.
Вратата на шкафа се изработва от единични или композитни материали с функции като такива като пожароустойчив, мълниеустойчив, антистатичен, антикорозионен и не - искрене. Оборудван е с вътрешна противопожарна ключалка. Когато бутонът се използва за отваряне на вратата, той ще задейства 100 децибела алармен звук за свързана аларма. В случай на пожар и различни извънредни ситуации, то гарантира, че голям брой хора в кабинета могат бързо и безопасно избягайте. Вратата се отваря в посока на евакуация и може да се отвори отвътре.

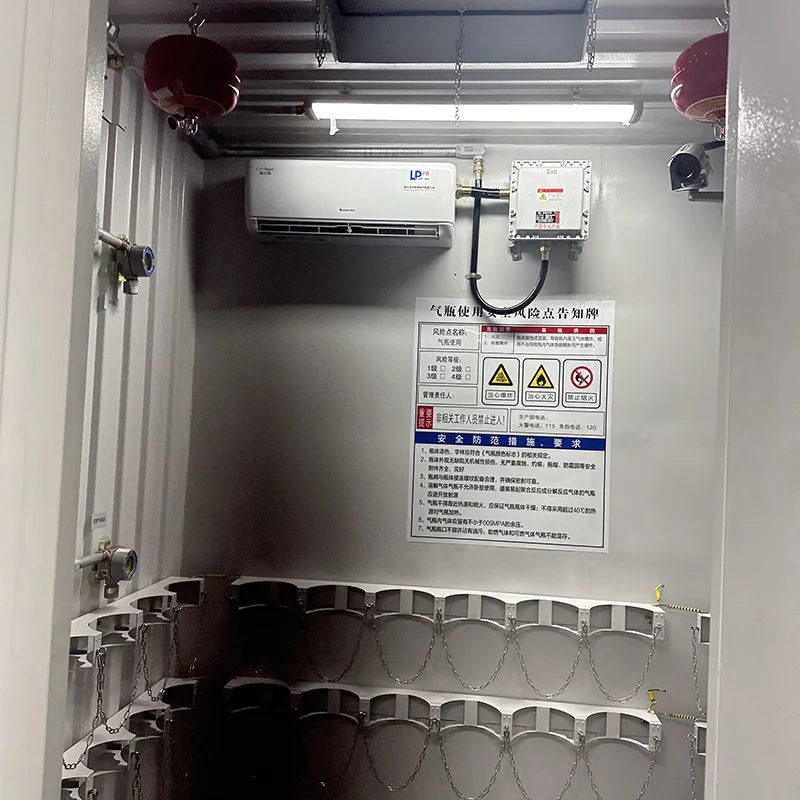

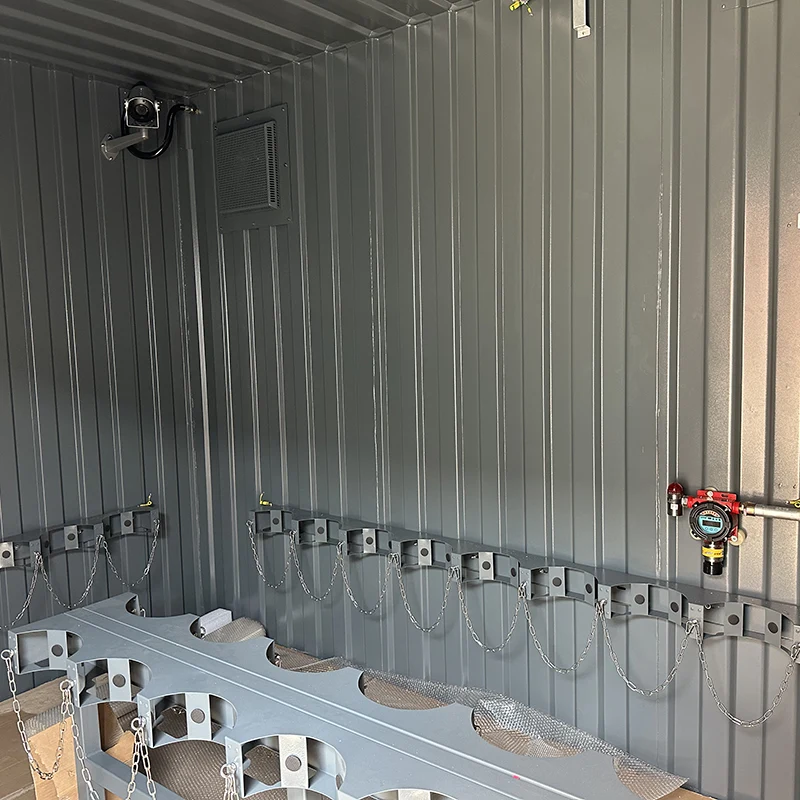

Вътре в шкафа има фиксиращи скоби за газови бутилки за фиксиране на газ цилиндри.

2

Интелигентна система за управление

2.1 Системата за управление е оборудвана със 7-инчов пълен - цветен екран, който може да показва състоянието на различни параметри в реално време - време.
2.2 Цялото оборудване се управлява централно от микрокомпютърна система. По зададени от клиента параметри на компютърната система автоматично и в реално време открива параметрите на всеки сензор, и контролира функции като контрол на достъпа, осветление, ранно предупреждение и аларма, и контрол на температурата.
2.3 В случай на възможна опасност системата за управление ще активира звуков сигнал и визуална аларма. Звукът на алармата е над 85 децибела, осигуряващ дълги - ранно предупреждение за разстояние.

3

Вътрешна система за съхранение

Вътрешен Система за съхранение
3.1 Газ Фиксиращи скоби за цилиндър: 45 комплекта

4

Вентилационна и изпускателна система

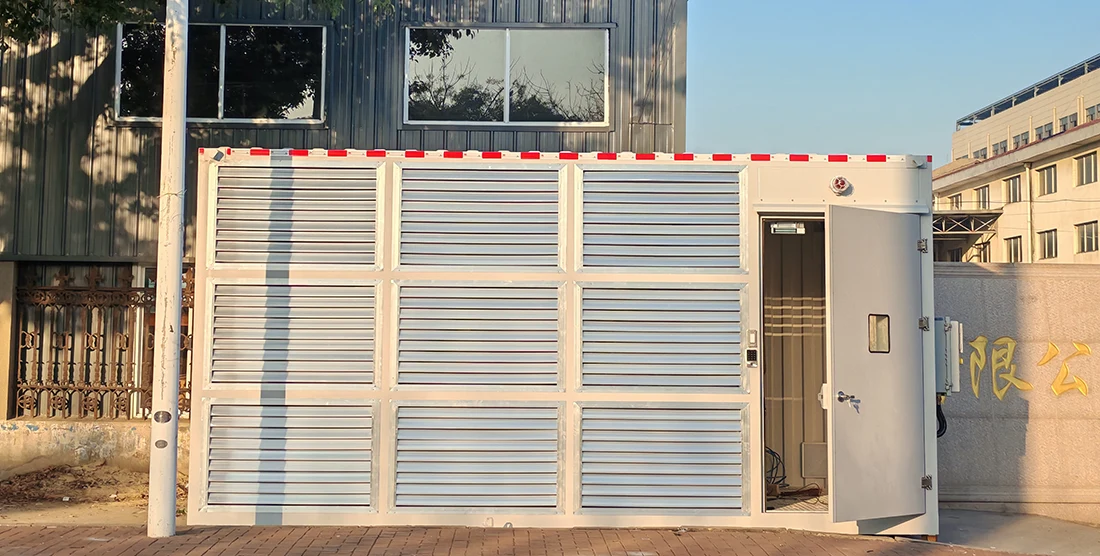

Вентилационната и изпускателна система се състои от 4 вентилационни жалузи и вентилационни колектори.
4.1 Вентилационните жалузи са монтирани вътре в шкафа, а насекомите и Мрежи против гризачи са поставени вътре в жалузите за всмукване на въздух.

5

Система за контрол на температурата

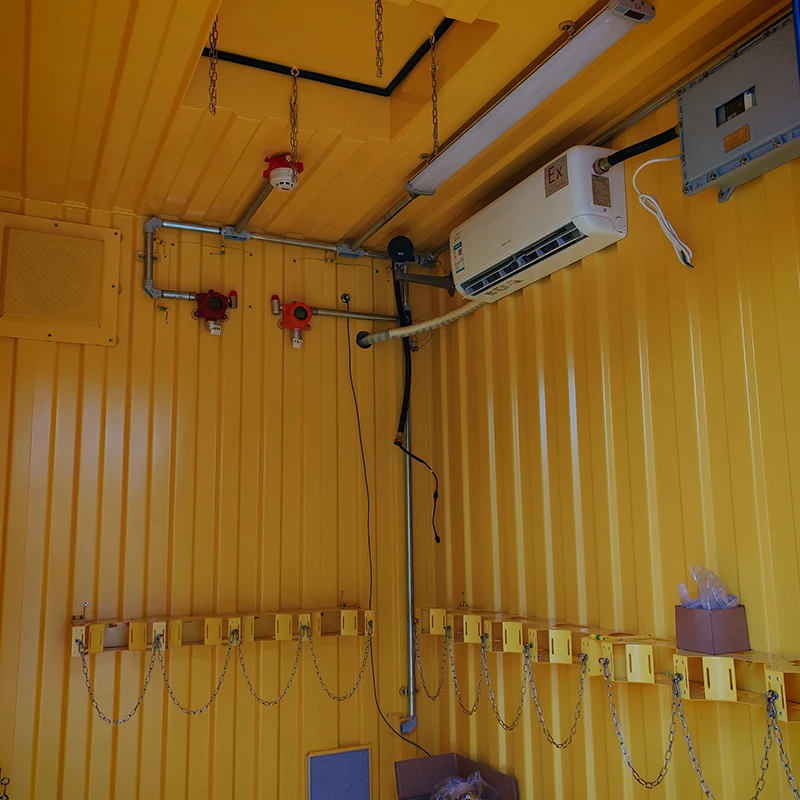

Системата за контрол на температурата се състои от пълен - вътрешен стенен пожароустойчив и топлоизолационен слой и 3 взривоустойчиви климатици.
5.1 Положен е пожароустойчив и топлоизолационен слой с дебелина 50 мм клас А вътрешната стена на шкафа, за да предотвратите прегряване на вътрешната температура при излагане на слънчева светлина.
5.2 В шкафа са монтирани взривозащитени климатици ефективно намалява вътрешната температура, когато стайната температура е също високо.
5.3 Изисквания към взривобезопасните сплит климатици (прозоречните модули са строго забранени, антивибрационни и шумови - намаляване са задължителни):
Номинално напрежение: 220V 50Hz
Номинален ток за охлаждане/отопление: 10.7/16.5A
Водоустойчив рейтинг: 1P * 4
Шум (вътрешно/външно): 40/59dB

6

Взривобезопасна система за захранване

Взривобезопасната захранваща система се състои от 1 взривозащитена разпределителна кутия, 3 взривобезопасни лампи и 3 взривозащитени аварийни светлини.
6.1 Корпусът на главната разпределителна кутия за управление е направен от алуминиева сплав и покрити с епоксидна смола.
6.2 Вътрешното осветление използва взривобезопасни флуоресцентни лампи и на изходите са монтирани взривобезопасни аварийни светлини.
6.3 Вътрешен температурен сензор, климатици и горими газове всички сензори са проектирани с експлозивни характеристики.
6.4 Вътрешното окабеляване на веригата е настроено в съответствие с взривобезопасност изисквания.

7

Противопожарна и гасителна система

7.1 Три комплекта автоматични пожарогасителни системи устройствата са монтирани отгоре вътре в шкафа. Когато огънят температурата се повишава, сухият прахообразен агент в пожарогасителното устройство е изхвърлени от дюзата под действието на азот за пожарогасене. The пожарогасителното устройство има характеристиките на бързо пожарогасене скорост и безопасна употреба.

8

Устройство за електростатична защита

8.1 Колона за електростатично освобождаване на човешкото тяло е настроена на вратата на шкафа, която е свързана с основното тяло на шкафа. Персонал могат да го докоснат, преди да влязат, за да разтоварят статичния заряд върху телата си за предотвратяване на електростатични опасности.
8.2 На главната се монтира независима мълниезащита и защита от пренапрежение точка за достъп до захранване за предотвратяване на електростатични опасности.
8.3 Електростатичната освобождаваща система се състои от три ъгъла 2500 * 50 * 5 mm ютии, поставени директно в земята, за да се гарантира, че шкафът е статичен електричеството е по-малко от 4Ω.

9

Система за видеонаблюдение

9.1 Една взривобезопасна камера за видеонаблюдение е монтиран във всеки шкаф, с ултрависока разделителна способност 960P и функция за нощно инфрачервено наблюдение.
9.2 Една ултра висока разделителна способност 960p периферна камера за наблюдение е инсталиран отвън.
9.3 Мрежов порт RJ45 е запазен за връзка с главната училищна мрежа система за наблюдение.
9.4 Системата за видеонаблюдение има функция за съхранение и памет, която може да записва повече от едномесечни мониторингови данни и да се преглежда на мобилни телефони и компютри по всяко време.

10

Система за дистанционно наблюдение

10.1 По един комплект индикаторно устройство за влажност, a температурно сензорно устройство, сензорно устройство за наблюдение на горими газове и детектор за дим е монтиран вътре в шкафа с LED данни на място функция на дисплея за наблюдение на вътрешната среда на шкафа.
10.2 Всяко сензорно устройство може да наблюдава вътрешността на шкафа в реално време 24 часа в денонощието. Когато индикаторите достигнат зададените стойности за безопасност, контролът системата ще изпълни интелигентно различни мерки за обезвреждане и аларми.
10.3 Когато индикаторите на параметрите достигнат зададените стойности, мониторингът системата ще изпрати текстово съобщение, за да уведоми и напомни на клиента.

11

Спешно бягство

11.1 Лампи за аварийно осветление и предпазен изход индикаторите са монтирани над вратата на шкафа за улеснение на персонала евакуация при спешни случаи.

12

Спешно измиване на очите и душ

12.1 Височината на душа е 2100 mm ± 20 mm, а височината на промивката за очи е 1030 mm ± 20 mm.
12.2 Водата за очи и душът използват комбинирана конструкция от неръждаема стомана SU304, които могат да издържат водно налягане > 5 kg/cm².
12.3 Монтиран е от едната страна извън вратата на шкафа и може да бъде достигнат в рамките на 5S при спешни случаи.

Модел на продукта

Параметри на продукта

GS-GCW

Основен Размери на шкафа (дължина, ширина, височина)

В2800*Ш3000*Д4000 мм

В2800*Ш3000*Д6000 мм

В2800*Ш3000*Д9000 мм

В2800*Ш3000*Д12000 мм

Може да бъде персонализирани.

(Като цяло двуслойна кутия, изработена от 2.0 гофрирани листове)

експлозия - доказателство Климатик

мощност: 1.5KW (включително дистанционно управление на климатик). Гарантира, че температурата вътре в шкафа остава под безопасната температура по време на високо - температурни лета.

жалузи

Дължина: 260 мм; Височина: 280 мм

експлозия - proof Fan

мощност: 0,18KW; Обем на въздуха: 2280m³/h за вентилация и въздух обмен

Капак на вентилатора + Филтърна кутия

Оборудвана с активен въглен филтър памук за целите на филтриране

Таймер (Контрол за взривозащитен превключвател на вентилатора)

Дисплей екран

Монитор за видеозаписи за наблюдение

експлозия - доказателствена камера

Използва се в връзка с екрана на дисплея

Безопасност Заключване

въздействие - устойчива ключалка на вратата

газ Алармена система за концентрация

Способен на на място и дистанционни аларми

Светкавица прът

За мълниезащита

Кръгъл Взривозащитена лампа

мощност: 40W; Взривобезопасно осветление

Спешен случай Шкаф за оборудване

Съдържа: Преносими пожарогасители, огнеупорни одеяла, спасителни маски и др.

Сухо - прахови пожарогасители

За аварийно архивиране

огън - устойчиви одеяла

За аварийно архивиране

бягство Маски

За аварийно архивиране

Спряно Пожарогасители

Автоматично активира се при достигане на температура 68°C, с капацитет 4 кг за противопожарна функция

Фиксиране Рамка

Неръждаема - стоманени вериги, подходящи за газови бутилки 40L/50L

анти- хлъзгаща рампа

Изработена от карирани плочи за противоплъзгане и лесно боравене

дъжд Подслон

За защита от дъжд

експлозия - доказателствена разпределителна кутия

Цялата електрическата кутия е изработена от висококачествена стоманена плоча и има отличен огън - изпълнение на превенцията. Главният превключвател на захранването и контролерът на вентилатора са инсталиран вътре в кутията.

Статично Заземяващ проводник

За анти- статични цели

Захранващ кабел + Тройник + Кръгла тръба

Електрически захранващи кабели за уреди, трипътни колянови кабели, кабел - подреждане кръг тръби и куки

Потребител Информационна чанта

Потребител ръководство, сертификат за съответствие, гаранционна карта, списък на оборудването и различни сертификати

Безопасност Знаци

За целите на предупреждението и напомнянето
