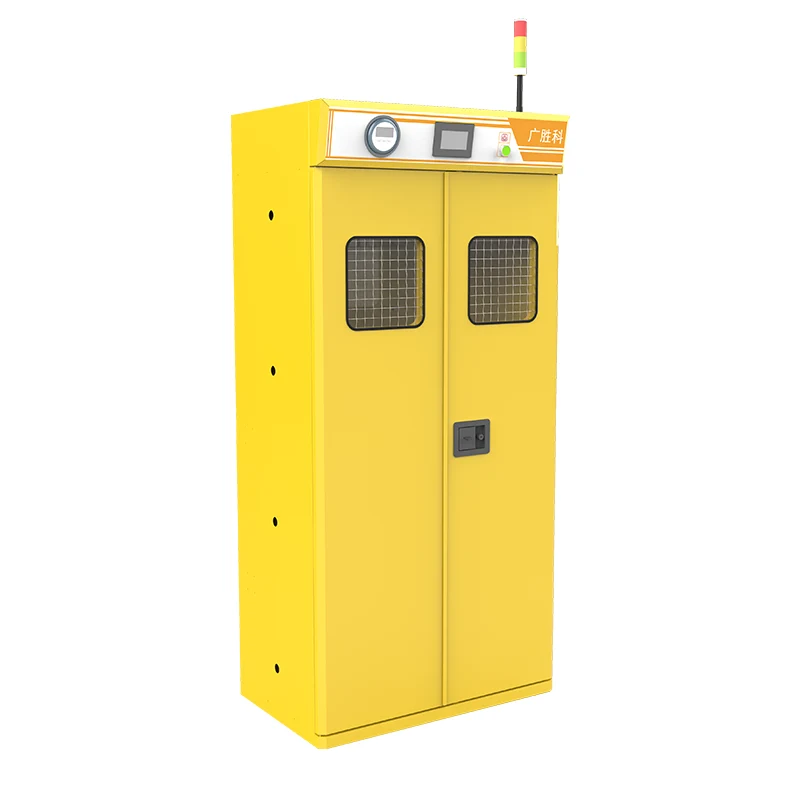

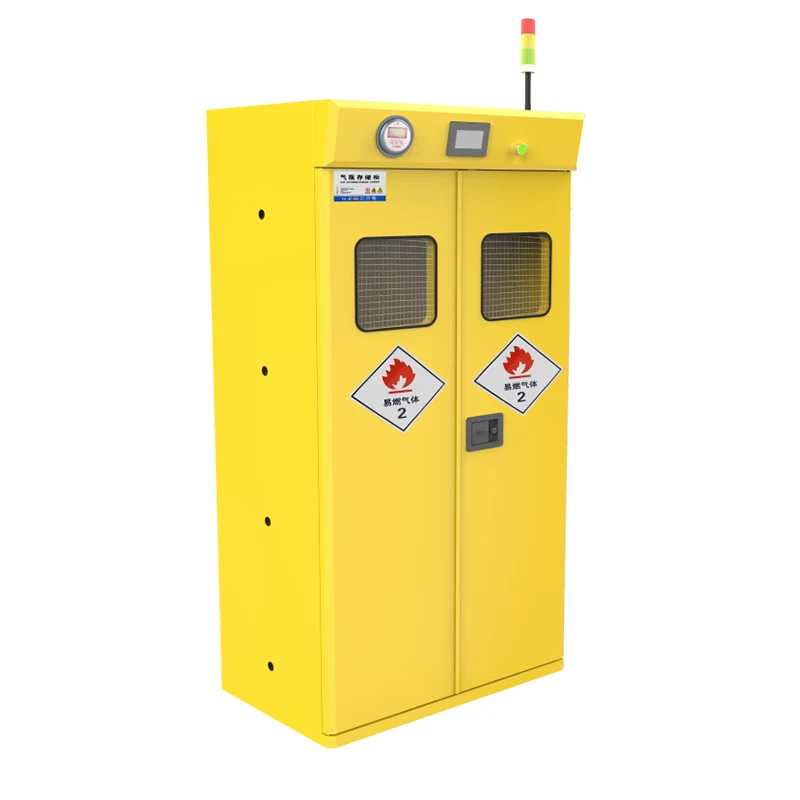

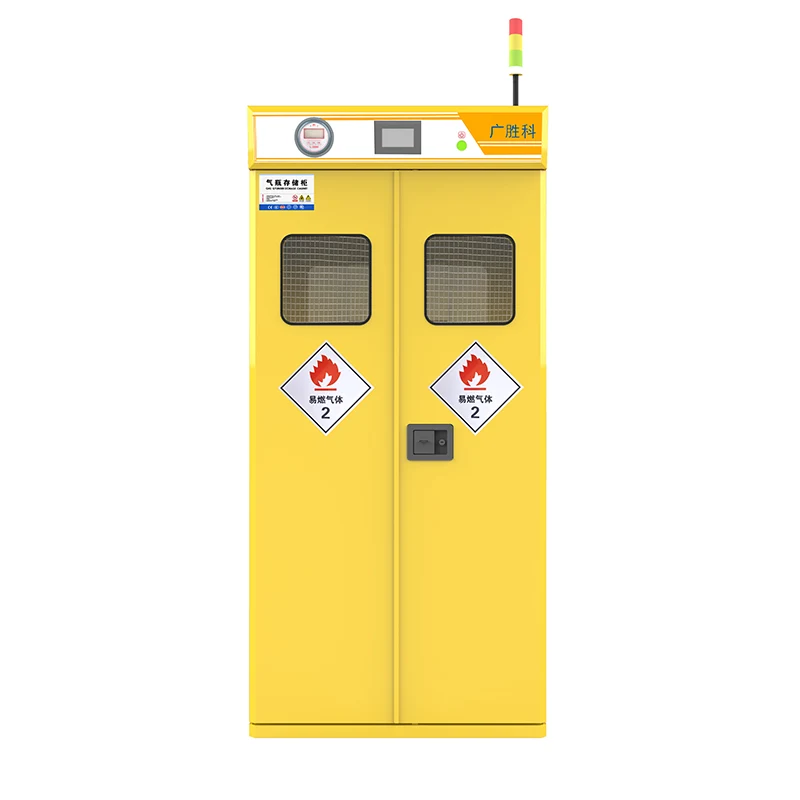

Интелигентен шкаф за съхранение на газови бутилки с двойна бутилка, устойчив на експлозия

Взривозащитеният шкаф за съхранение на газови бутилки е безопасно решение за съхранение, предназначено за различни опасни запалими и експлозивни газове, включително метан, ацетилен, водород, кислород и инертни газове. Снабден е с алармена функция, гарантираща висока безопасност, надеждност и качество.

1. Тяло на шкафа

Шкафът е конструиран от двуслойни висококачествени студено валцувани стоманени плочи, всяка с дебелина ≥1,5 mm. След третиране с ецване и фосфатиране, повърхността е електростатично напръскана с епоксидна смола, осигуряваща отлична устойчивост на киселини, основи и ръжда. Външният панел на вратата има структура с дебелина 1,5 мм, а междинният слой е запълнен с огнеупорен материал от керамични влакна.

2. Панел на вратата

Панелът на вратата е снабден с разглобяеми панти и прозрачен взривозащитен стъклен прозорец за гледане отпред, позволяващ на потребителите да наблюдават състоянието на използване на газовите бутилки вътре в шкафа.

3. Прозорец за преглед

Прозорецът за гледане е изработен от закалено стъкло с уникален и нов дизайн.

4. PASS Hole

Има PASS дупка отстрани на шкафа, за да се осигури правилна циркулация на газ вътре.

5. Подвижно фиксиращо устройство

Подвижното фиксиращо устройство може да поеме съхранението на газови бутилки с различна височина и диаметър. Той използва фиксиран фиксиращ механизъм от верижен тип 304 от неръждаема стомана, за да предотврати преобръщането на газовите бутилки.

6. Механичен педал

Педалът е механична рампа. В долната част на шкафа има регулируем релефен педал от неръждаема стомана, улесняващ лесното зареждане и изваждане на газови бутилки.

7. Заключващо устройство

Използва се триточково заключване, осигуряващо повишена сигурност.

8. Алармено устройство

Приета е звукова и визуална алармена система със силен, но недразнещ звук.

9. Автоматична изпускателна система (опция)

10. Газов изпускателен клапан

Газовият изпускателен клапан има структура с двоен клапан. Той автоматично ще алармира и ще се изключи, когато налягането на газа е недостатъчно.

11. Манометър за отрицателно налягане

Отрицателното налягане вътре в шкафа може да се настрои според вида на газа. Позволява на потребителите да наблюдават отрицателното налягане вътре в шкафа. Когато сензорът вътре в шкафа открие изтичане на газ и активира алармата, горният вентилатор автоматично ще започне, изхвърляйки газа навън през изпускателната тръба, за да се гарантира безопасността на работната зона.

12. Система за управление

Контролната система има 40 често използвани газови параметъра, предварително вградени за избор.

13. Устройство за автоматично затваряне на врати

Когато температурата извън шкафа достигне 70°C, заключващото устройство на вратата на шкафа с газовата бутилка автоматично ще се стопи и вратата ще се затвори автоматично, предотвратявайки разпространението на огъня вътре.

14. Мониторинг на налягането

Отрицателното налягане вътре в шкафа на газовия цилиндър се показва в реално време. Когато налягането е по-ниско от зададената стойност, вентилаторът ще се активира автоматично. Максималното отрицателно налягане вътре в цилиндъра може да достигне 60 паскала.

15. Устройство за автоматично превключване

Когато налягането на газа в един цилиндър е недостатъчно, той автоматично ще превключи към цялата площ на цилиндъра. Когато налягането на газа в двата цилиндъра е недостатъчно, главният клапан ще се затвори автоматично.

16. Полуавтоматична система за превключване на газ от неръждаема стомана

Тази система е подходяща за C₂H₂, CO₂, AR, N₂, HE, O₂ и AIR. Максималното входно налягане е 20MPa, а изходното налягане варира от 0 до 1,6MPa. Работи в режим на 1 употреба-1 в готовност и е оборудван с 4 диафрагмени вентила (2 изключващи и 2 продухващи клапана), включително предпазен клапан. Интерфейсите на входа и изхода са 1/4” NPT (F).

17. Взривозащитен електромагнитен клапан

18. Аларма за ниско налягане на цифров дисплей (RY-PLB)

Може да наблюдава 1 - 4 канала, с течнокристален дисплей, звукова и визуална аларма и цифров дисплей.

19. Сензор за налягане от неръждаема стомана

Диапазон: 0 - 20MPa; Изход: 4 - 20mA; Точност: 0.5%FS; Монтажна резба: 1/4NPT

Предпазни мерки и поддръжка

Съхранявайте газови бутилки, съдържащи един и същи вид газ, в един и същи шкаф. Не смесвайте различни видове газове.

Когато монтирате шкафа с газовата бутилка, поставете го до стена и се уверете, че е хоризонтален.

Тествайте алармата веднъж седмично. Обикновено използвайте незапалена запалка, за да изпуснете газ близо до входа за въздух за няколко секунди. Ако алармата реагира със звуков и визуален сигнал, тя функционира правилно. В противен случай накарайте професионалист да го прегледа и поправи. (Забележка: По време на тестване никога не пръскайте голямо количество газ с висока концентрация директно върху вътрешния сензор на алармата, тъй като това може да повреди сензора.)

Поддържайте вътрешността на корпуса чиста и редовно отстранявайте прах или други отпадъци от входа за въздух на сензора.

Забележка: Когато газовите бутилки се съхраняват в шкафа, не би трябвало да има проблеми при нормални обстоятелства, които не са предизвикани от човека. За да се предотвратят бавни или неоткликващи аларми поради дълги периоди на неактивност, персоналът може да проведе алармени тестове, използвайки дим и газ, за ​​да гарантира нормалната работа на продукта. Самотестването обикновено се препоръчва веднъж на два месеца.

Параметър (спецификация)

Функция и приложение

Интелигентният взривозащитен шкаф за газови бутилки се откроява със своята усъвършенствана интелигентна защитна система за безопасност. Той е оборудван с различни високопрецизни сонди за наблюдение, включително сонди за наблюдение на концентрацията на газ, сонди за наблюдение на налягането и т.н., които могат точно да наблюдават състоянието на газа вътре в шкафа в реално време. След като бъде открито изтичане на газ, той незабавно ще издаде звукови и визуални аларми с висок - децибел и ще изпрати алармени съобщения до мобилните устройства на съответния персонал, за да гарантира, че опасността може да бъде открита незабавно. Когато налягането на газа вътре в шкафа се промени необичайно, интелигентната система за управление ще реагира бързо и автоматично ще прекъсне подаването на газ, за ​​да предотврати инциденти, причинени от проблеми с налягането, и да пресече опасността в зародиш.

В цеха за производство на електронни чипове в производствения процес се използват специални газове като силан и фосфин, които са запалими, експлозивни и имат изключително високи изисквания за налягане и чистота на газа. Интелигентният взривозащитен шкаф за газови бутилки може да следи състоянието на тези газове в реално време. След като има изтичане или необичайно налягане, той бързо ще алармира и ще прекъсне подаването на газ, за ​​да гарантира производствената безопасност на цеха и качеството на продукта. В химическите лаборатории на широкомащабни научноизследователски институции съжителстват множество експериментални газове и средата за използване и съхранение на газ е сложна. Функциите за интелигентно наблюдение и защита на интелигентния взривозащитен шкаф за газови бутилки могат ефективно да се справят със сложни ситуации, да създадат безопасна и надеждна експериментална среда за научни изследователи и да помогнат на научноизследователските проекти да протичат гладко.
